要做出單層石墨烯真的很簡單，我們不僅早在2015年就完成了這個技術，而且不需要再還原，橫向尺度也比同業高出至少10倍。但我們最后只用在透明導電膜，甚至還破碎成納米級懸浮液，就是因為微米級單層石墨烯用途不大，冷干后還會嚴重堆棧，這些在石墨烯業者都知道的道理，不知道為何還要拿出來炒作？
最近媒體又開始一波石墨烯量產的追逐風，其實這沒有甚么大不了的，每種工藝都有它們各自的優缺點，只是很多時候都被掩蓋住另一面不想被民眾參透。這篇文章分成兩部分來談，第一部份先介紹中國石墨烯業者較常用制備石墨烯的工藝，第二部份再來比較各種工藝下有何優缺點。
1氧化還原法

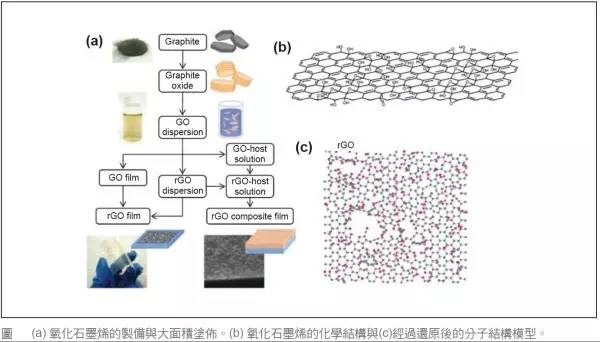

Xu等（2008）進一步改良Hummers所提出的方法，而可以剝離出大量的單原子層之氧化石墨烯（grapheneoxide，GO）。氧化石墨烯的工藝如圖1所示，由于過程使用強氧化劑而使得石墨形成氧化石墨，大量的含氧化官能基團（oxygenfunctionalgroups）形成于石墨的基面（basalplane）與邊界（edge）。
這些含氧的官能基團的親水特性，使石墨烯克服層間的凡德瓦力而剝離，而新的表面又接續進行氧化反應，并剝離下來，如此便能獲得大量的氧化石墨烯之分散溶液。氧化石墨烯的材料本質充滿需多氧化官能基團，透過化學分析的方法，如圖1（b）所示，其在石墨烯的基面上會形成環氧基（epoxy，C=O）和羥基（hydroxyl，C-OH）、羧基（carboxyl，COOH）、羰基（carbonyl，C-O）等則分布于邊界處。而圖1（c）顯示氧化石墨烯在經過還原后，仍會存在許多的缺陷結構以及殘余的氧化基，因此就算已經有許多還原的方法被提出，包括高溫還原（thermalannealing）、聯胺還原（hydrazinevapor）等，依然無法將氧化石墨烯的缺陷結構完整的修復。
氧化石墨烯在材料的電性上為絕緣性，但是經過還原后的氧化石墨烯（reducedgrapheneoxide，rGO）則可以轉變為導電性。然而就如上述，還原氧化石墨烯的缺陷態高，因此其導電性仍遠低于完美晶格的石墨烯。
由于目前的還原方法多會在還原后留下許多缺陷結構，且部分碳原子也被消耗，因此還原后的石墨烯，即使大部分的氧化官能基團可以被移除，但缺陷的結構依然無法被完全的修復。
2液相剝離法

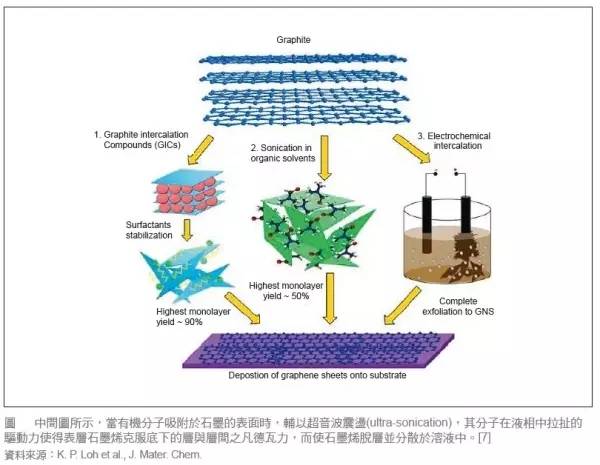

主要利用石墨塊為初始材料，將之分散于溶劑中（一般常見為NMP及DMF等）。當這些分子吸附于石墨的表面時，輔以超音波震蕩（ultrasonication），其分子在液相中拉扯的驅動力使得表層石墨烯克服底下層與層間的凡德瓦力，而使石墨烯剝離下來，而隨后新的石墨表面又及時的被這些溶劑分子所吸附，便得以如同剝洋蔥一般，將石墨塊由外而內的不斷剝離，而獲得大量石墨烯片層結構（grapheneflake）分散于溶劑中形成的一種石墨烯溶液。就石墨烯的結晶品質來說，因為過程中沒有受到化學氧化或是缺陷態的形成，因此其結晶品質高。
此方法不會像氧化-還原法那樣破壞石墨烯的結構，可以制備高品質的石墨烯。在氮甲基吡咯烷酮中石墨烯的產率最高（大約為8%），電導率為6500S╱m。研究發現高定向熱裂解石墨、熱膨脹石墨和微晶人造石墨適合用于溶劑剝離法制備石墨烯。溶劑剝離法可以制備高質量的石墨烯，整個液相剝離的過程沒有在石墨烯的表面引入任何缺陷。
然而，這類方法在制作過程，需長時間進行超音波震蕩（一般約達數十小時），因此剝離下來的石墨烯也多會被震碎為非常小的尺寸（<1μm）；此外，這樣的石墨烯分散溶液并無法獲得均一的單層石墨烯，其中會分布很多少層、甚至是多層的石墨烯，需要后續的離心純化制成來得到較為均一分布的石墨烯，導致成本高與產率低的問題。
J.Coleman（2010）使用的溶劑包括：NMP、DMA、GBL及DMEU，比較各溶劑間合成石墨烯懸浮液的差異性，發現選擇適當表面張力的溶劑是提升石墨烯固含量的主要關鍵。不過，J.Coleman在使用NMP為溶劑下，可獲得石墨烯固含量6μg/mL，且平均層數落于2~6層的石墨烯懸浮液，但此固含量仍相對過低，不適于工業化量產。此外，DMF被廣泛用來作為剝離石墨的溶劑，這與它特有的性質息息相關。DMF的中文全稱是二甲基甲酰胺，基本性能：無色透明液體，沸點202℃，閃點95℃，能與水混溶，溶于乙醚、丙酮及各種有機溶劑，稍有氨味，化學性能穩定，對碳鋼、鋁不腐蝕，對銅稍有腐蝕性。具有粘度低、化學穩定性和熱穩定性好、極性高、機溶劑無限混溶等優點。就是這些性能，他多被用來作為溶劑來剝離石墨。
Coleman小組研究表明；當溶劑的表面能與石墨烯相匹配時，溶劑與石墨烯之間的相互作用可以平衡玻璃石墨烯所需的能量，適合玻璃石墨烯的溶劑最佳表面張力范圍應該在40~50mJ/m2，且在N-甲基一毗咯烷酮（NMP）中產率最高。長時間的超聲處理也可以提高單層石墨烯的產率，不過嚴格講起來是用成本及犧牲物性來換單層石墨烯，而且單層石墨烯粉體還會堆棧不好分散，真搞不懂單層石墨烯可以用在哪里？
微信二維碼
