日前，蜂巢能源在其第三屆電池日上正式對外發布了“龍鱗甲電池”，該電池系統的一大特點就是電芯防爆閥設計與傳統設計相比有了“顛覆式革新”：“龍鱗甲”采用防爆閥置于短刀電芯底部的創新結構設計。
現階段，電池企業普遍習慣將電芯的防爆閥設計在頂部。電芯防爆閥在頂部，對于電池包設計來說，在單個電芯熱失控過程中，就要求防爆閥上方要預留泄壓通道，將電池?zé)崾Э貒娦刮镆龑?dǎo)到側面或者底部排除。然而，這一過程中這些高溫噴泄物極易蔓延到相鄰電芯或者電氣單元，進而使得電池包安全隱患增加。
事實上，針對這一問題，國內整車企業已經在嘗試改變。上汽集團的魔方電池，就采用了不同于傳統電池包立式電芯的結構設計，而是將“電芯躺著放”。躺著放的一大好處就是電芯噴發口不再向上，改為側向噴發到底部托盤結構上，減少蔓延至周邊電芯的風險。

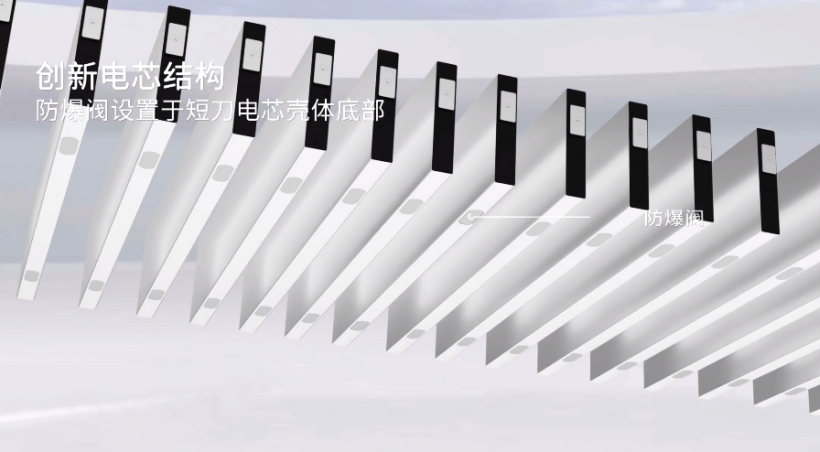

蜂巢能源的設計更為大膽，將龍鱗甲電池使用的短刀電芯防爆閥創新設計在底部，一旦發生某個電芯熱失控可快速實現定向泄壓，噴發物可按指定方向、通過最優的通道迅速排出，不會蔓延至周邊電芯。
其實，蜂巢能源在設計第一代短刀電芯時，就已經將防爆閥設計在了側面，到了第二代已經改至底部，且設計了2個泄壓閥的位置。
無獨有偶，作為電動汽車和動力電池風向標的特斯拉，防爆閥設計也與蜂巢能源不謀而合。特斯拉公布的的Model Y CTC方案，4680電芯的防爆閥設置在電芯底部，和正極端相反。
電池包要更安全，熱電分離是迭代方向

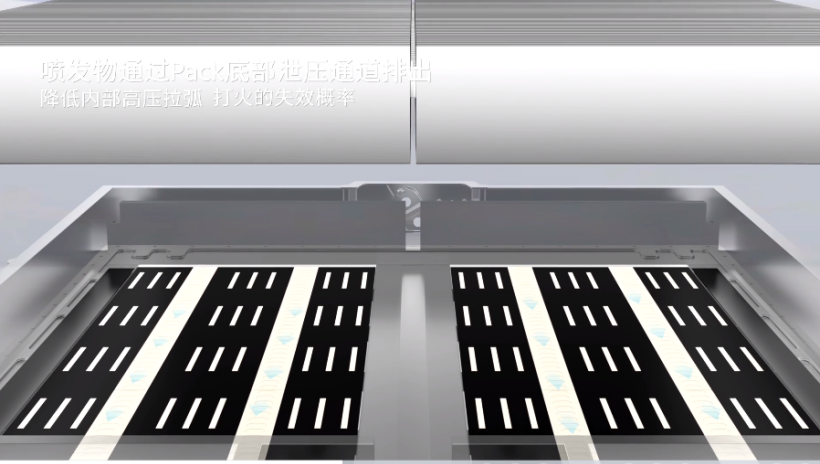

常規電芯防爆閥和極耳在同一側，熱失控泄壓區與高低壓線路處于同一區域。一旦一個電芯熱失控，噴發物容易在泄壓通道堆積，造成高壓短路。因而，要做到電池包真正的不起火甚至不冒煙，熱電分離是發展趨勢。
防爆閥設計在電芯底部，也為“熱失控泄壓區和電源傳送區獨立創造了可能”，而龍鱗甲電池的設計師顯然從一開始就系統性地規劃了這一點。
據蜂巢能源介紹，當前電池、整車企業基于電池?zé)崾Э氐难芯亢桶踩O(shè)計已經非常成熟了，但是電芯一旦熱失控，噴發出來的氣－液－固混合體非常容易引起熱失控的“二次危害”，其中由“電”造成的二次危害是最嚴重的，像電弧（擊穿金屬板、燒熔金屬板等）、短路、絕緣失效等，“在這種情況下，本來可以壓制住的熱失控，瞬間就變成無法控制了。”

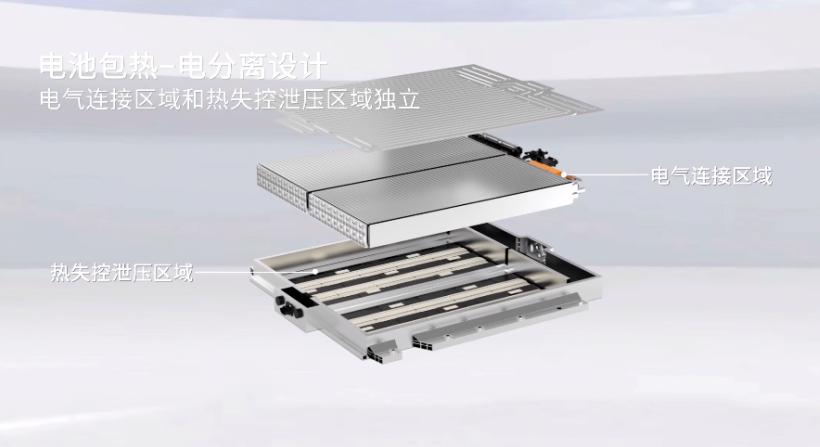

在安全方面，龍鱗甲電池采用熱電分離的設計思路，就是將熱失控區域與電連接區域分割。底部泄壓閥與兩側極柱完全物理隔離，電芯的泄壓物與電氣連接空間完全絕緣，杜絕了“熱失控”后導致的“電”的危害，這與傳統的電池包安全防護，是質的迭代與提升。
從目前業界各企業發布情況來看，蜂巢能源也是“第一個吃螃蟹的人”，率先在業內大膽進行熱電分離的結構設計。
當然，作為風向標的特斯拉，實際上也已經在熱電分離上有所跡象。特斯拉4680電芯防爆閥設計在電芯底部，在集成時只需做好底部泄放空間的引導和固定即可，在電芯正極端完成電連接，它的熱、電空間分別是底部和頂部。

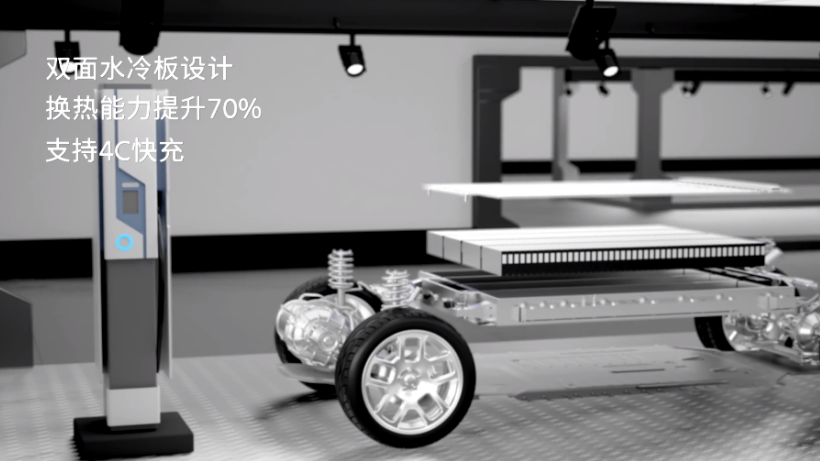

“龍鱗甲電池”的安全設計并不止如此。龍鱗甲電池采用上下大面水冷板，電芯大面積和冷卻板接觸，這樣的設計能夠讓冷卻板迅速帶走電芯的熱量，水冷后幾乎沒有溫度異常區域。實物測試大電流充電800V超級快充下，電芯溫度一致性非常好，換熱能力提升70%。既可提升非充電場景下電池包的安全，也可顯著提升電動汽車在快充場景的安全性。
可以看出，由電芯底部出防爆閥到熱電分離實際上是正向系統研發的結果，是一脈相承的。敢于大膽創新，并率先“吃螃蟹”，無論是蜂巢能源，還是特斯拉，都是源于對整車和電池有著極深的理解和研發能力，而這種基于整車和電池系統更高安全層級出發的電池系統，或許也是為何蜂巢要將其名稱定位“龍鱗甲電池”的原因。
安全底座之上的一體化突破
在安全設計上，龍鱗甲擺脫傳統設計思維，從電池安全內核思考，進行顛覆式思維，使得其從本質上實現了更高安全層級。在安全之外，蜂巢能源基于整車視角，龍鱗甲在續航、成本、快充等維度也實現了質變。
例如，原本電芯和電池包底部之間一般預留有空間，以防止底部碰撞時損傷電池。底出防爆閥設計將兩部分空間合二為一，可提升電池包體積利用率；另外，得益于底部泄壓，“龍鱗甲”取消了中央排氣通道設計，進一步為電芯騰下了空間；第三，從系統來看，龍鱗甲電池包上蓋、水冷板、車身地板三件合一，龍鱗甲電池的高效集成，可擴展CTC/CTB，具備很高的兼容性，而高效集成，在減少材料和重量的同時，可顯著提升集成效率，增加電池包的體積利用率和能量密度，降低成本、提升裝配效率，極大擴展了整車?yán)m(xù)航可能。
蜂巢能源透露，采用磷酸鐵鋰電芯的龍鱗甲電池系統體積成組效率大幅提升至76%，同等電池包下，續航超過800公里；采用高錳鐵鎳電芯超過900公里；采用高鎳三元電芯續航則超過1000公里……刷新業內紀錄，實現極致續航。
成本方面，通過系統集成化的優勢，龍鱗甲電池減少了20%的結構件，為電池包減重10-20公斤。結構件的減少和減重，可直接降低物料成本，并提升生產效率。
據悉，龍鱗甲電池可以覆蓋全部300mm-600mm各尺寸電芯，兼容各種化學體系，車型可覆蓋A00-C級車全系列車型，可以大幅縮短車企的車型研發周期和降低研發成本。
在快充方面，得益于納米網硅負極技術，在高安全和長續航之外，龍鱗甲電池還能夠在匹配三元電池同時支持4C快充。
基于第二代短刀電芯的底出防爆閥設計、熱電分離技術、雙面冷卻設計等一系列創新，蜂巢能源針對用戶核心痛點，并前瞻性研判電動汽車技術趨勢推出的龍鱗甲電池，有望實現動力電池系統的極致安全、極致續航、極致性能、極致成本、極致兼容。
